Wyłącznik czasowy wentylatora łazienkowego – montaż i działanie

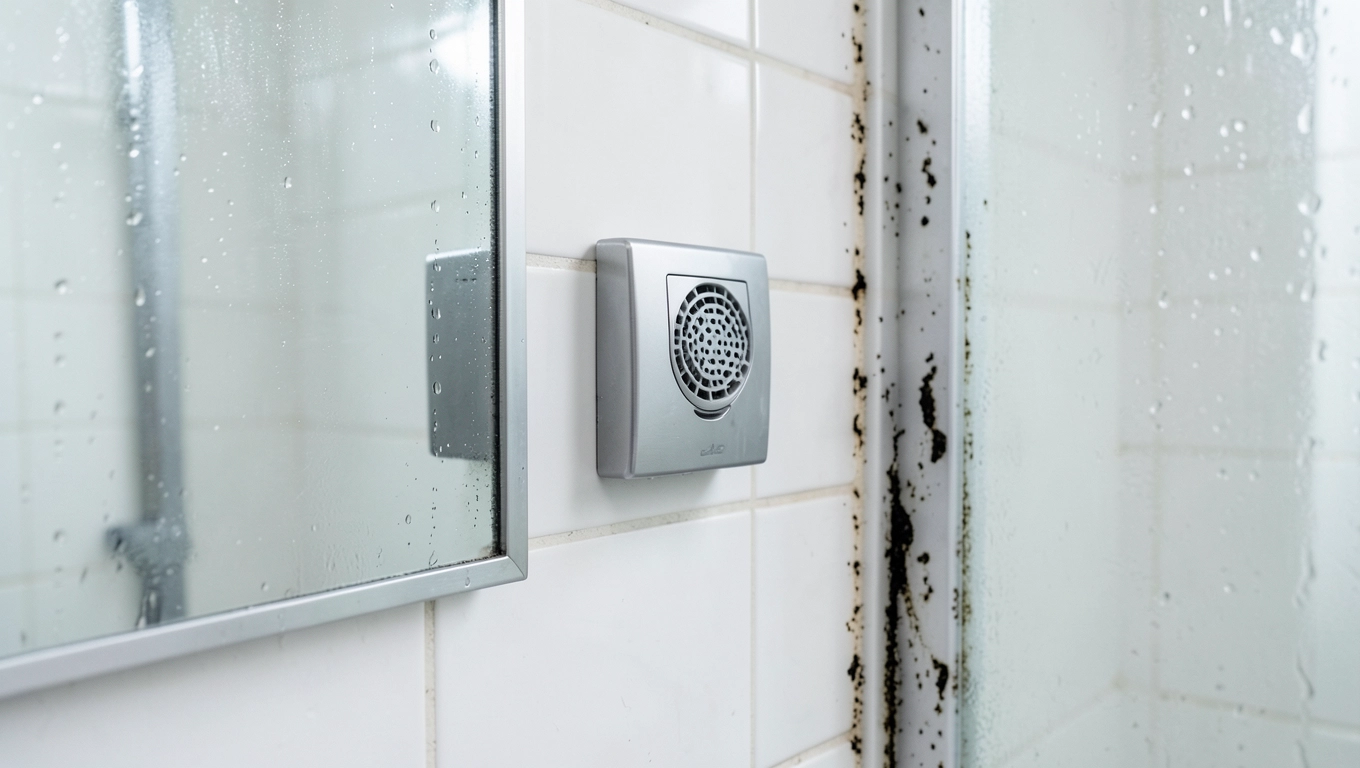

Zaparowane lustro, zapach stęchlizny po kilku dniach, ciemne plamy przy futrynie prysznica - jeśli to brzmi znajomo, problem nie leży w jakości płytek ani w wentylatcie samym w sobie, lecz w tym, że wentylacja przestaje pracować dokładnie w chwili, gdy jest najbardziej potrzebna. Kiedy gasisz światło i wychodzisz z łazienki, w powietrzu wisi jeszcze kilkaset gramów pary wodnej, która w ciągu najbliższych dwudziestu minut skropli się na każdej chłodniejszej powierzchni. Wyłącznik czasowy wentylatora łazienkowego rozwiązuje ten mechanizm w najprostszy możliwy sposób - sprawia, że wentylator pracuje jeszcze przez ustawiony z góry czas po wyjściu z łazienki, bez żadnej twojej ingerencji. To nie jest gadżet dla zapaleńców elektroniki; to odpowiedź na fizyczny problem, który co noc niszczy twoje ściany.

• Jak działa wyłącznik czasowy wentylatora łazienkowego
• Rodzaje wyłączników czasowych do wentylatorów łazienkowych
• Montaż wyłącznika czasowego w wentylacji łazienki
• Konfiguracja czasu pracy wyłącznika wentylatora
• Problemy z wyłącznikiem czasowym wentylatora łazienkowego
• Pytania i odpowiedzi o wyłączniku czasowym wentylatora łazienkowego

Jak działa wyłącznik czasowy wentylatora łazienkowego

Podstawowa zasada działania wyłącznika czasowego opiera się na prostym, ale sprytnym rozsprzężeniu dwóch obwodów: obwodu oświetlenia i obwodu zasilania wentylatora. W klasycznej instalacji wentylator jest podłączony równolegle do żarówki - włącza się razem ze światłem i wyłącza, gdy tylko naciśniesz wyłącznik. Sterownik czasowy wchodzi między zasilanie a silnik wentylatora i po wykryciu zaniku napięcia (czyli właśnie wyłączenia światła) uruchamia wewnętrzny licznik, utrzymując prąd w obwodzie wentylatora przez zaprogramowany czas. Silnik kręci się dalej, chociaż łazienka jest już ciemna.

Wewnątrz sterownika pracuje zazwyczaj jeden z dwóch mechanizmów odmierzania czasu. Tańsze modele wykorzystują klasyczny potencjometr RC - kondensator ładuje się przez rezystor o regulowanej oporności, a po przekroczeniu progu napięcia przekaźnik odcina zasilanie. Droższe i nowsze rozwiązania stosują cyfrowy mikroprocesor z kwarcem, który odmierza czas z dokładnością sekundy przez wiele godzin. Różnica w praktyce jest zauważalna: w układzie RC czas powtarza się z odchyłką kilku procent i dryfuje z temperaturą, podczas gdy mikroprocesor zatrzymuje się dokładnie tam, gdzie ustawisz.

Regulacja czasu pracy odbywa się przez pokrętło lub mikroprzełączniki DIP. Pokrętło jest wygodniejsze w użyciu, ale mniej precyzyjne - przekręcasz je w lewo lub w prawo i obserwujesz, po ilu minutach wentylator gaśnie, a potem koregujesz. Przełączniki DIP pozwalają ustawić konkretną kombinację bitową odpowiadającą danej wartości czasowej, co jest mniej intuicyjne, lecz powtarzalne do sekundy. Oba systemy mogą regulować zakres od około jednej minuty aż do kilku godzin - typowe zakresy to 2-30 minut dla modeli łazienkowych i 5-120 minut dla urządzeń instalowanych w większych pomieszczeniach.

Zobacz także: Jak podłączyć wentylator łazienkowy z wyłącznikiem czasowym – krok po kroku

Ciekawy wariant to wyłącznik z funkcją opóźnienia włączenia (tzw. timer opóźniony). Zamiast przedłużać pracę po wyłączeniu światła, uruchamia wentylator dopiero po kilkudziesięciu sekundach od zapalenia się żarówki. Ma to sens w małych łazienkach, gdzie natychmiastowy rozruch wentylatora generuje hałas już na wejściu, a wilgoć zaczyna realnie narastać dopiero po minucie lub dwóch od wejścia pod prysznic. Połączenie obu funkcji - opóźnienia startu i przedłużenia pracy - daje najbardziej elastyczne sterowanie cyklem wentylacji.

Osobną klasę stanowią sterowniki z czujnikiem wilgotności. Takie urządzenie mierzy poziom wilgotności względnej w powietrzu i uruchamia wentylator niezależnie od stanu oświetlenia, gdy przekroczony zostanie ustawiony próg - na przykład 70% RH. Po opadnięciu wilgotności poniżej progu plus pewien histerezis (zwykle 5-10% RH) wentylator automatycznie gaśnie. Taki sterownik jest droższy i wymaga kalibracji czujnika, ale reaguje na rzeczywisty stan powietrza, a nie na proxy w postaci zapalenia światła - co ma znaczenie na przykład wtedy, gdy ktoś wchodzi do łazienki nie pod prysznic, lecz tylko umyć ręce.

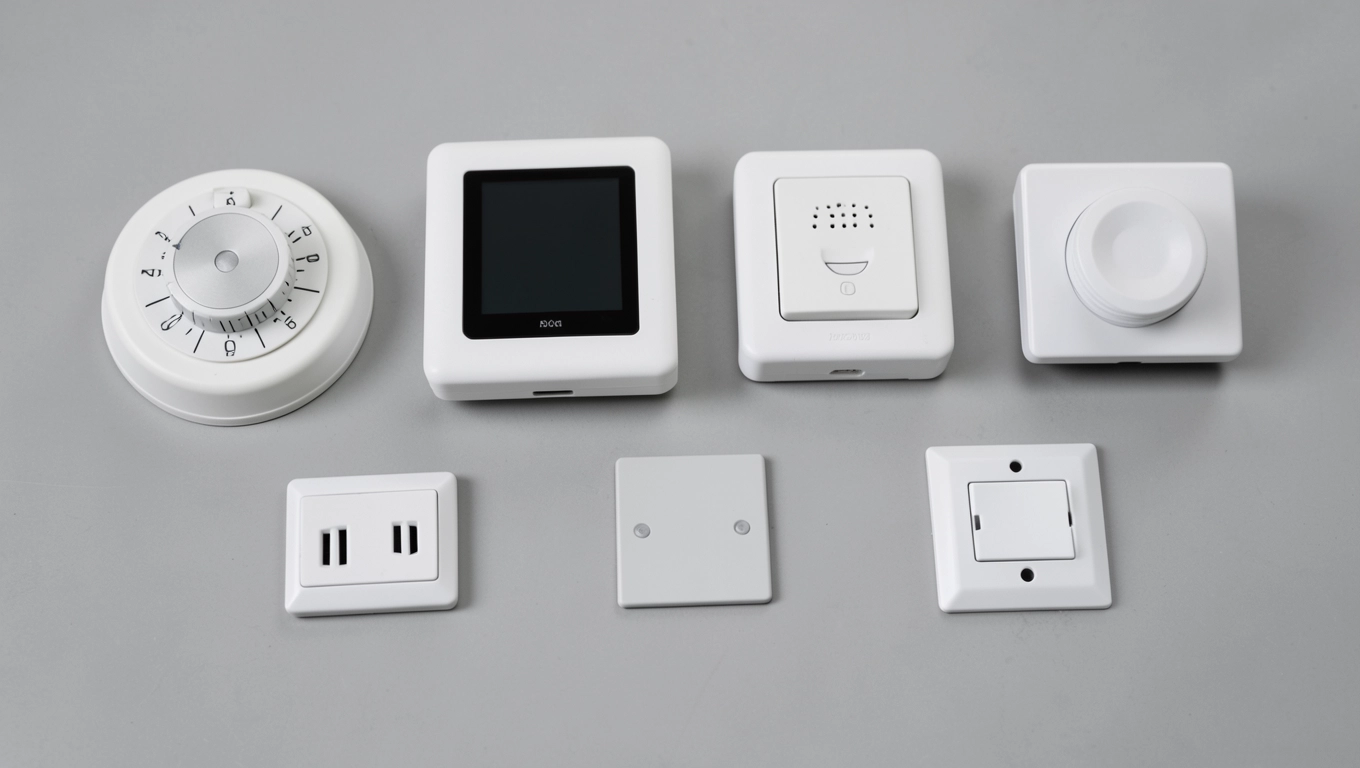

Rodzaje wyłączników czasowych do wentylatorów łazienkowych

Rynek oferuje kilka wyraźnie odrębnych kategorii tych urządzeń, które różnią się nie tylko wyglądem, ale też miejscem montażu, sposobem sterowania i możliwościami elektrycznymi. Najczęściej spotykany typ to sterownik podtynkowy, który instaluje się w puszce elektrycznej za wentylatorem lub w pobliskiej puszce ściennej. Zajmuje tyle samo miejsca co typowy moduł gniazdka i pasuje do standardowych serii osprzętu elektrycznego, co pozwala na estetyczne wykończenie bez widocznych przewodów.

Zobacz także: Schemat podłączenia wentylatora łazienkowego z wyłącznikiem czasowym

Drugi popularny rodzaj to sterownik wbudowany bezpośrednio w wentylator. Wielu producentów oferuje modele z fabrycznie zintegrowanym timerem - regulowanym pokrętłem ukrytym pod kratką czołową lub dostępnym od tyłu obudowy po demontażu. Zaletą takiego rozwiązania jest prostota: jeden element, jedna instalacja, zero dodatkowych urządzeń. Wadą jest brak możliwości wymiany samego sterownika bez wymiany całego wentylatora, gdy timer ulegnie awarii.

Sterowniki różnią się też pod względem napięcia pracy i pojemności obciążenia. Standardowe urządzenia łazienkowe pracują przy napięciu 230 V AC, obsługując obciążenia rezystancyjne i indukcyjne od kilku watów do kilkuset. Ważne, by sprawdzić, czy sterownik jest przystosowany do silników indukcyjnych (oznaczenie „cos φ" lub „obciążenie indukcyjne") - tanie modele przeznaczone do żarówek mogą nie radzić sobie z rozruchem silnika wentylatora, który pobiera chwilowo kilkukrotność mocy nominalnej. Silnik 20 W w chwili startu może pobierać nawet 80-100 W przez ułamek sekundy, co odpowiada skokowi prądowemu zdolnemu uszkodzić triak lub przekaźnik niedostosowany do obciążeń indukcyjnych.

Osobna kategoria to sterowniki 12 V lub 24 V DC, stosowane przy wentylatorach niskonapięciowych w instalacjach z transformatorem lub zasilaczem. Takie systemy pojawiają się coraz częściej w łazienkach wyposażonych w oświetlenie LED zasilane napięciem bezpiecznym (SELV), gdzie przepisy wymagają oddzielenia strefy mokrej od sieci 230 V. Sterownik DC działa na zupełnie innej zasadzie i nie jest zamiennie stosowalny z urządzeniami sieciowymi - warto pamiętać o tym przy wyborze.

Na koniec tej kategorii warto wyróżnić sterowniki cyfrowe z wyświetlaczem i pamięcią nastaw. Umożliwiają programowanie kilku programów dobowych - na przykład krótszy czas pracy w nocy i dłuższy w godzinach porannych, gdy łazienka jest intensywnie użytkowana. Cena takich urządzeń jest wyraźnie wyższa niż prostych mechanicznych timerów, ale przy dużych rodzinach lub mieszkaniach wynajmowanych możliwość zdefiniowania harmonogramu pracy wentylacji zwraca się w postaci niższych rachunków za energię i mniejszego zużycia mechaniki wentylatora.

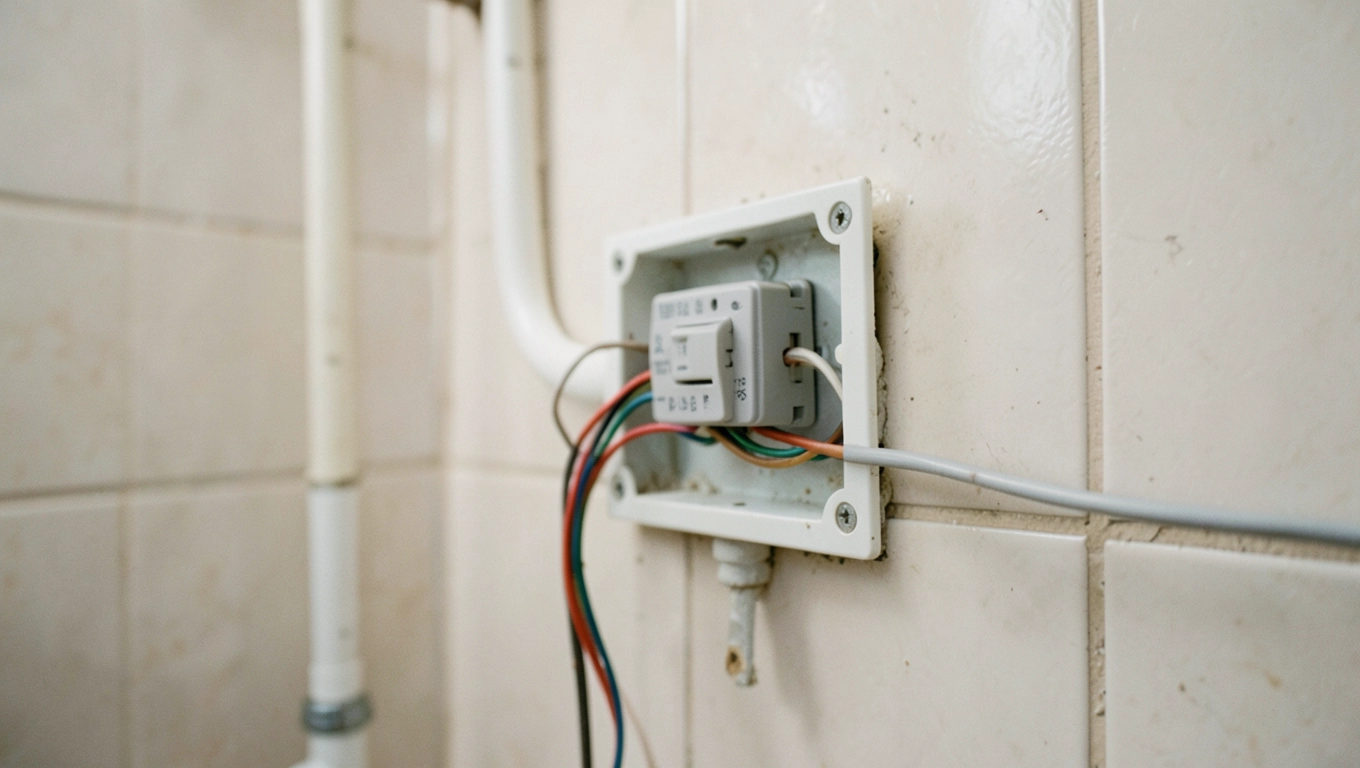

Montaż wyłącznika czasowego w wentylacji łazienki

Zanim sięgniesz po śrubokręt, zrób jedno: sprawdź schemat istniejącej instalacji. W większości polskich mieszkań z lat 70.-90. wentylator jest podłączony bezpośrednio do wyłącznika oświetlenia za pomocą dwóch przewodów - fazowego i neutralnego. Sterownik czasowy potrzebuje trzech: fazy stałej (zawsze pod napięciem), przewodu sterującego (fazy przerwanej przez wyłącznik światła) i neutralnego. Jeśli twoja instalacja ma tylko dwa przewody biegnące do wentylatora, konieczne jest dociągnięcie trzeciego, co w starym budownictwie może oznaczać kucie ściany lub prowadzenie przewodu pod listwą.

Bezwzględnie wyłącz zasilanie na bezpieczniku przed jakimkolwiek dotknięciem przewodów. Sprawdzenie braku napięcia miernikiem fazowym lub próbnikiem to czynność trwająca dziesięć sekund, a pomijana przez wiele osób prowadzi do wypadków. Gdy masz już pewność, że obwód jest martwy, odkręć wentylator od ściany lub sufitu i przejrzyj, ile przewodów do niego dochodzi. Trzy przewody to dobra wiadomość - masz już wszystko, czego potrzebujesz do podłączenia sterownika zewnętrznego.

Uwaga bezpieczeństwa: Montaż sterownika w strefach ochronnych łazienki (strefa 1 i 2 według normy PN-HD 60364-7-701) wymaga urządzeń o stopniu ochrony minimum IP44. Standardowe sterowniki podtynkowe montowane w suchej puszce poza kabiną prysznicową spełniają ten wymóg, ale upewnij się, że producent podaje klasę IP w dokumentacji technicznej urządzenia.

Podłączenie sterownika modułowego wygląda następująco: przewód fazowy stały (L) wchodzi na zacisk zasilania sterownika, przewód sterujący z wyłącznika oświetlenia trafia na wejście wyzwalające (oznaczane jako „S", „trigger" lub „impulse"), a wyjście sterownika idzie do wentylatora. Neutral (N) łączy się bezpośrednio, z pominięciem sterownika, bo sterownik go nie przerywa. Każdy porządny sterownik ma schemat podłączenia wydrukowany na obudowie lub dołączony w postaci naklejki - zawsze postępuj zgodnie z tym konkretnym schematem, nie z ogólną pamięcią z poprzedniej instalacji.

Jeśli sterownik jest zintegrowany z wentylatorem, montaż jest prostszy, bo urządzenie trafia na ścianę jako całość. Wentylator z wbudowanym timerem podłączasz do istniejących dwóch przewodów, a regulację czasu przeprowadzasz przez pokrętło dostępne po zdjęciu kratki czołowej. Przed przykręceniem obudowy sprawdź szczelność uszczelki, jeśli wentylator montowany jest w ścianie graniczącej z kabiną - nieszczelność prowadzi do kondensacji wewnątrz obudowy i korozji styków elektrycznych po kilku sezonach.

Wskazówka instalacyjna: Po podłączeniu, a przed zasypaniem bruzdy lub zamknięciem obudowy, wykonaj test kilkukrotnego włączenia i wyłączenia oświetlenia. Sprawdź, czy wentylator reaguje z oczekiwanym opóźnieniem i gaśnie po ustawionym czasie. Kontroluj też, czy w trakcie pracy sterownik nie nagrzewa się nadmiernie - lekkie ciepło jest normalne, gorący do dotyku moduł sygnalizuje przeciążenie lub złe dopasowanie do charakteru obciążenia.

Trochę osobna sytuacja pojawia się przy wentylatorach podłączonych do systemu wentylacji mechanicznej z centralą. W takim układzie wentylator łazienkowy często nie jest sterowany przez wyłącznik oświetlenia, lecz przez dedykowany sygnał 10 V lub przez przekaźnik z centrali. Sterownik czasowy musi być wtedy dobrany pod konkretny typ sygnału sterującego, co wymaga zajrzenia do dokumentacji centrali i wybrania sterownika kompatybilnego z napięciem sygnału. Próba podłączenia sterownika 230 V do linii sygnałowej 10 V kończy się uszkodzeniem elektroniki sterującej centralą - błąd kosztowny i trudny do zdiagnozowania.

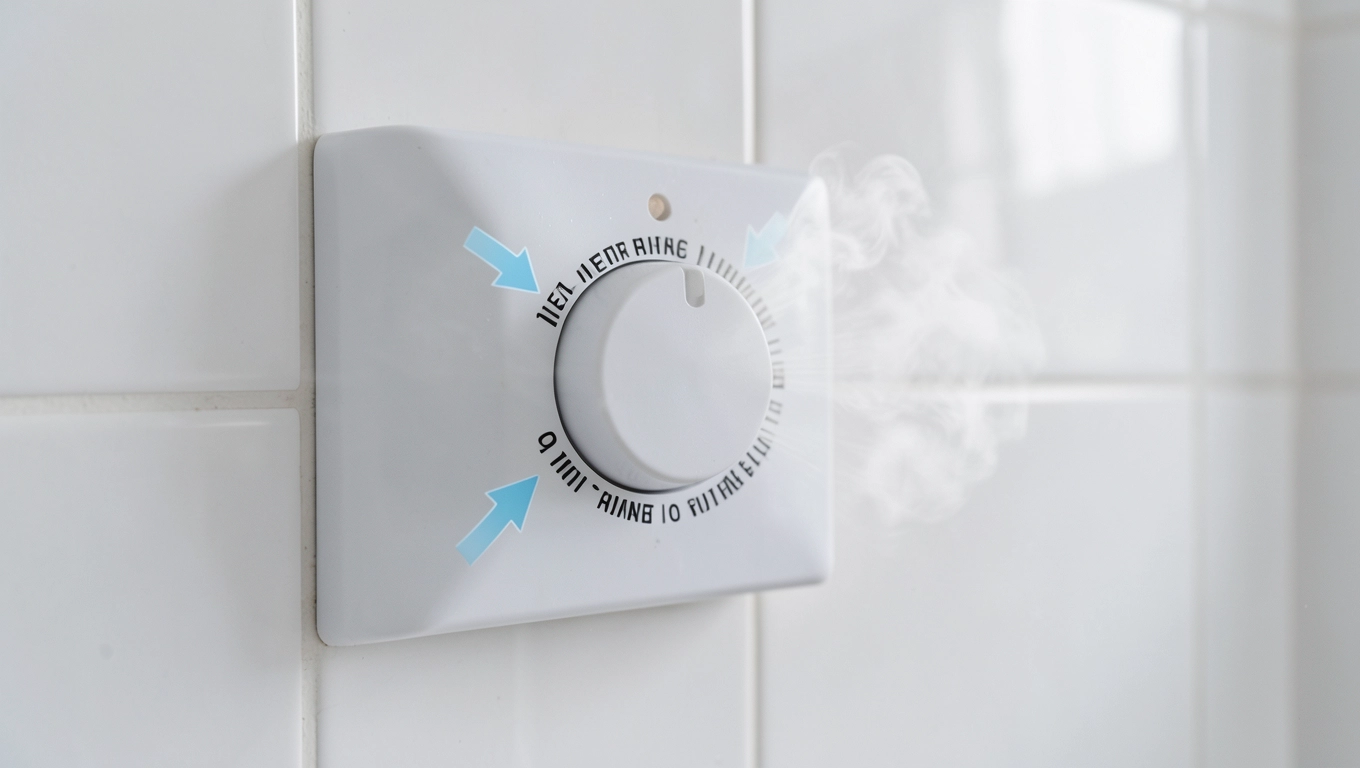

Konfiguracja czasu pracy wyłącznika wentylatora

Ustawienie właściwego czasu pracy to nie kwestia gustu, lecz fizyki wymiany ciepła i masy. Para wodna wydzielona podczas dziesięciominutowego prysznica to realnie 200-400 gramów wody zawieszonej w powietrzu łazienki o objętości 8-12 m³. Przy wydajności typowego wentylatora łazienkowego rzędu 80-120 m³/h wymiana całej objętości powietrza zajmuje około 4-6 minut. Żeby jednak skutecznie usunąć wilgoć ze ścian, sufitu i powietrza przyściennego, gdzie cyrkulacja jest słabsza, potrzeba co najmniej dwóch pełnych wymian - czyli minimum 10-15 minut pracy po zakończeniu kąpieli.

Punkt wyjścia dla kalibracji to obserwacja lustra. Nastaw timer na 10 minut i po kąpieli sprawdź, czy lustro jest czyste po tym czasie. Jeśli nadal zaparowane - wydłuż o 5 minut i powtórz test. Lustro jest dobrym wskaźnikiem, bo reaguje na wilgotność powietrza przy licu ściany, a nie w środku pomieszczenia, gdzie cyrkulacja powietrza jest lepsza. Kiedy lustro wychodzi suche, temperatura punktu rosy w łazience jest już poniżej temperatury ścian - to właśnie znaczy, że wentylacja spełniła swoje zadanie.

Pora roku zmienia optymalny czas pracy. Zimą ściany są chłodniejsze, bo temperatura zewnętrzna obniża temperaturę przegród budowlanych od zewnątrz - para skrapla się szybciej i obficiej. Timer nastawiony na 15 minut latem może wymagać wydłużenia do 20-25 minut w grudniu, szczególnie w łazienkach z oknem na północ lub bez ogrzewania podłogowego. Zamiast przestawiać pokrętło co sezon, warto na etapie wyboru sterownika zdecydować się na model z dwoma regulowanymi programami lub szerokim zakresem regulacji sięgającym 30-40 minut.

Orientacyjny dobór czasu pracy wyłącznika czasowego:

Przy wentylatorach z regulacją wydajności (obrotów) czas pracy i prędkość obrotowa to dwa niezależne parametry, które wchodzą ze sobą w interakcję. Wyższa prędkość skraca wymagany czas pracy, ale generuje hałas. Niższe obroty przy dłuższym czasie dają zbliżony efekt usunięcia wilgoci przy poziomie hałasu akceptowalnym nocą. Dobrym kompromisem jest praca na pełnych obrotach przez pierwsze 5-7 minut po zakończeniu kąpieli, a potem obniżenie do 50-60% wydajności na kolejnych 10-15 minut - taki profil pracy oferują sterowniki z wyjściem 0-10 V lub PWM, które można podłączyć do wentylatorów z płynną regulacją.

Jeden parametr, o którym mało kto myśli przy konfiguracji: czas podtrzymania wentylatora po długiej nieobecności. Jeśli łazienka stoi zamknięta przez kilka godzin w upalne lato, a potem ktoś wchodzi na dziesięciominutowy prysznic, wilgotność względna i tak była bliska nasyceniu jeszcze przed zapaleniem światła. W takim scenariuszu nawet 20-minutowy dobie nie poradzi z całą wilgocią nagromadzoną przez lato. Czujnik wilgotności jest tu nieoceniony - zamiast liczyć minuty od wyłączenia światła, reaguje na rzeczywisty wskaźnik i pracuje aż do skutku.

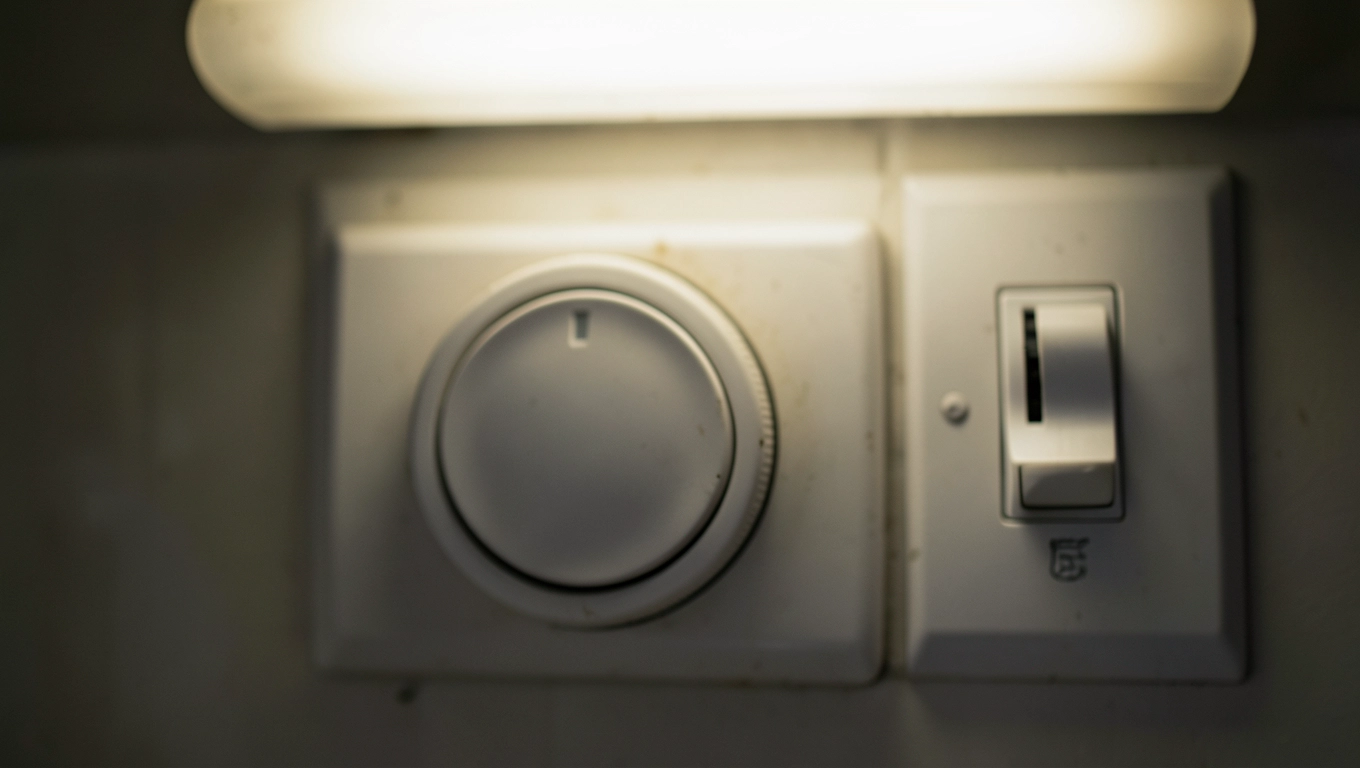

Problemy z wyłącznikiem czasowym wentylatora łazienkowego

Najczęstszy problem zgłaszany przy tego typu sterownikach to brak reakcji wentylatora po wyłączeniu oświetlenia - wentylator gaśnie razem ze światłem, jakby sterownika nie było. Przyczyna w dziewięciu na dziesięć przypadków jest ta sama: sterownik nie otrzymuje napięcia stałego na zacisku zasilania (L stałe), bo instalator pomylił przewód sterujący z fazą stałą. W efekcie urządzenie może się włączać i wyłączać razem ze światłem, ale nie ma jak utrzymać zasilania wentylatora po zaniku sygnału sterującego. Rozwiązanie jest proste - sprawdzenie i zamiana przewodów na zaciskach - ale wymaga ponownego wyłączenia bezpiecznika.

Drugi typowy symptom to wentylator, który nie wyłącza się wcale lub wyłącza się znacznie później, niż ustawiono. W sterownikach z układem RC przyczyną bywa wysoka temperatura otoczenia: w lecie, przy nagrzanej ścianie, kondensator rozładowuje się wolniej, bo oporność termistora w obwodzie RC rośnie z temperaturą. Odchyłka może sięgać 20-30% czasu nominalnego. Modele z mikrokontrolerem są odporne na ten efekt, lecz mogą wykazywać losowe resetowanie nastawy przy zakłóceniach napięcia zasilającego - co w starych instalacjach ze złą instalacją uziemienia jest całkiem prawdopodobne.

Wibration i hałas wentylatora po zakupie sterownika z regulacją obrotów to kolejna skarga wymagająca wyjaśnienia. Silniki indukcyjne z wentylatora łazienkowego są zaprojektowane do pracy przy pełnym napięciu sinusoidalnym 230 V 50 Hz. Część tanich sterowników reguluje obroty, przycinając przebieg sinusoidy (metoda fazowo-kąt cięcia), co generuje harmoniczne zakłócenia w prądzie i powoduje wibracje łożysk oraz charakterystyczny buczący dźwięk transformatorowy. Sterowniki z regulacją przez autotransformator lub pełnymi przebiegami sinusoidalnymi (technologia TRIAC z detekcją przejścia przez zero) są cichsze, lecz kosztują więcej. Do silników EC (elektronicznie komutowanych) nadają się wyłącznie sterowniki z sygnałem 0-10 V lub PWM.

Świecenie lub mruganie wentylatora przy wyłączonym świetle to efekt, który budzi niepokój, choć zwykle jest nieszkodliwy. Nowoczesne sterowniki zawierają kondensatory filtrujące i układy snubber, ale starsze konstrukcje z triakowym przełączaniem mogą generować resztkowy prąd upływowy rzędu kilku miliamperów. Ten prąd - za mały, żeby napędzić wentylator - może jednak zapalić diodę kontrolną w wentylatorie lub podtrzymać świecenie słabej żarówki LED w obwodzie sterującym. Prosty środek zaradczy to dołożenie rezystora obciążającego 10 kΩ równolegle do obwodu sterowania, co daje upływowi prądu alternatywną drogę bez przechodzenia przez wentylator.

Sterownik może też reagować na przypadkowe impulsy - krótkie włączenia światła przy przejściu przez korytarz, błysk przy sprawdzaniu zawartości szafki. Każde takie zdarzenie resetuje licznik i wentylator pracuje pełen ustawiony czas od nowa. Modele z filtrem czasowym (minimum time on) ignorują impulsy krótsze niż kilka sekund, przyjmując, że prawdziwa kąpiel trwa przynajmniej 30-60 sekund przy włączonym świetle. Taka funkcja jest często opisywana jako „minimum ON time" lub „impuls filtrujący" w dokumentacji - przy zakupie warto ją sprawdzić, jeśli układ oświetlenia w przedpokoju lub na korytarzu jest powiązany z tym samym obwodem co łazienka.

Ostatni często pomijany problem to kondensacja wewnątrz samego sterownika. Gdy puszka elektryczna jest umieszczona w chłodnej ścianie zewnętrznej lub w bruzdie biegnącej blisko okna, różnica temperatur między wnętrzem ściany a ciepłym powietrzem łazienki powoduje, że para wodna skrapla się na elementach elektronicznych. Objawy są podstępne - sterownik działa dobrze przez kilka miesięcy, po czym zaczyna zawieszać się lub resetować losowo. Uszczelnienie puszki pianką montażową od strony ściany zewnętrznej i zastosowanie puszki z uszczelką eliminuje ten mechanizm degradacji, zanim zdąży uszkodzić elektronikę.
