Grzejnik łazienkowy z podłączeniem bocznym: dobierz bez kucia ścian

Stara instalacja w łazience, rury wychodzące ze ściany co 50 centymetrów, a w sklepie same grzejniki z dolnym podłączeniem, które wymagają kucia i przeróbek. Brzmi znajomo? Problem w tym, że większość poradników opisuje modele warte wyrzucenia starej hydrauliki, zamiast pokazać, jak dobrać grzejnik łazienkowy z podłączeniem bocznym pasującym do istniejącej instalacji, bez remontu, bez stresu i bez niepotrzebnych kosztów. W tym tekście znajdziesz konkretne oznaczenia L1, P6, 5L czy 58, tabelę porównawczą sześciu najpopularniejszych typów przyłączy, listę błędów montażowych, które kosztują drugie tyle co sam grzejnik, oraz checklistę, dzięki której przed zakupem nie zostanie ci już ani jedno pytanie bez odpowiedzi. Jedno ostrzeżenie z góry: mylenie rozstawu 50 mm z 500 mm to najczęstsza przyczyna zwrotów i reklamacji, więc zanim klikniesz „zamawiam", sprawdź tę różnicę dwa razy.

• Podłączenie boczne grzejnika 50 cm: pasuje do starej instalacji?
• Grzejnik z miejscem na grzałkę i bocznym podłączeniem: który typ wybrać?
• Podłączenie boczne lewe czy prawe? Jak odczytać oznaczenia L i P
• Boczne czy dolne podłączenie grzejnika łazienkowego: kiedy co sprawdza się lepiej
• Najczęstsze błędy przy montażu grzejnika z podłączeniem bocznym
• Modele z podłączeniem bocznym, które warto rozważyć
• Checklist przed zakupem grzejnika z podłączeniem bocznym

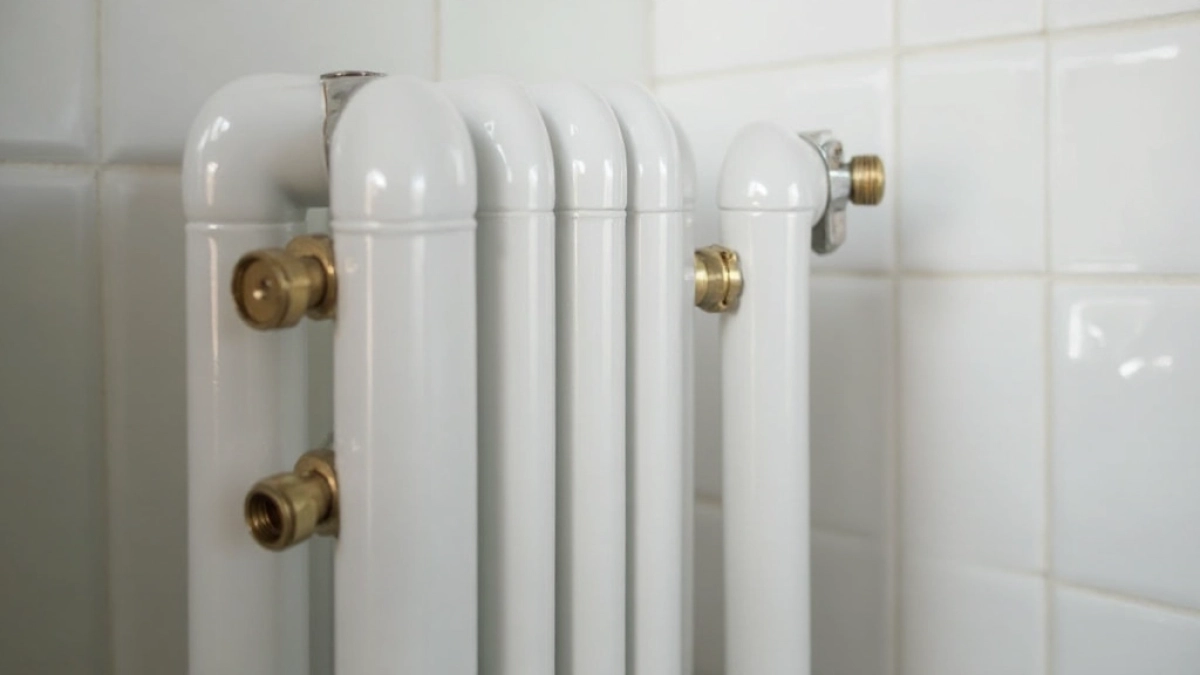

Podłączenie boczne grzejnika 50 cm: pasuje do starej instalacji?

Rozstaw 50 cm to w polskim budownictwie złoty standard epoki PRL-u i lat dziewięćdziesiątych. Ściany z rurami wychodzącymi właśnie w tej odległości znajdziesz w milionach mieszkań w blokach z wielkiej płyty, kamienicach po termomodernizacji oraz domach budowanych według powtarzalnych projektów z lat siedemdziesiątych i osiemdziesiątych. Grzejnik łazienkowy z podłączeniem bocznym o rozstawie przyłączy 500 mm pasuje do takiej instalacji bez żadnych przeróbek, co pozwala zaoszczędzić od 800 do nawet 2500 złotych na robociźnie hydraulicznej.

Mechanizm jest prosty. Woda grzewcza wpływa do grzejnika jedną rurą od góry, oddaje ciepło przez żebra lub panele, a schłodzona wraca drugą rurą u dołu po tej samej stronie. Grawitacja wspomaga naturalny obieg, a odpowietrznik na górze eliminuje korki powietrzne, które potrafią skutecznie obniżyć moc grzewczą nawet o 30 procent. Bez odpowietrznika grzejnik w starszej instalacji szybko zaczyna grzać tylko do połowy.

Zanim zaczniesz przeglądać modele, zmierz dokładnie odległość między osiami rur w ścianie. Potrzebujesz miarki zwijanej lub poziomicy z podziałką, a wynik zapisz w milimetrach, nie centymetrach. Producenci podają rozstaw z dokładnością do milimetra, więc różnica między 500 a 503 mm może oznaczać konieczność stosowania kształtek redukcyjnych. Zmierz też głębokość wnęki, jeśli grzejnik ma być wpuszczony, oraz odległość od podłogi do dolnej krawędzi planowanego urządzenia.

Uwaga: rozstaw 50 mm to co innego niż 500 mm. Oznaczenie 50 mm pojawia się czasem w opisach przyłączy kątowych lub zaworów, gdzie mowa o przesunięciu osi, a nie o całkowitej odległości między rurami. Pomylenie tych dwóch wartości to klasyk polskiego internetu i najczęstsza przyczyna zwrotów w sklepach z grzejnikami.

W ofercie wielu producentów znajdziesz modele oznaczone jako 5L, 5P, 58 lub 51. To nie jest szyfr, lecz czytelny kod: litera L lub P wskazuje stronę zasilania (lewa albo prawa, patrząc na grzejnik od frontu), a cyfra definiuje układ przyłączy i miejsce na opcjonalną grzałkę elektryczną. Pełne rozwinięcie tych oznaczeń znajdziesz w dalszej części artykułu, ale już teraz zapamiętaj jedno: samo „podłączenie boczne" to za mało, żeby dobrać właściwy wariant.

Grzejnik z miejscem na grzałkę i bocznym podłączeniem: który typ wybrać?

Grzałka elektryczna w grzejniku łazienkowym to wygoda, która w polskim klimacie przydaje się przez co najmniej pół roku. Pozwala suszyć ręczniki poza sezonem grzewczym, dogrzewać łazienkę rano przed pracą i utrzymywać komfortową temperaturę 24 stopni Celsjusza, gdy centralne ogrzewanie jeszcze nie ruszyło. Jednak nie każdy grzejnik z podłączeniem bocznym ma fabryczne miejsce na grzałkę, a błędny wybór oznacza albo wymianę urządzenia, albo prowadzenie kabla w mało estetyczny sposób.

Wyróżniamy sześć podstawowych typów przyłączy bocznych, które spotkasz w katalogach. Oznaczenie LX/PX to klasyczny układ: zasilanie u góry, powrót u dołu, po tej samej stronie. L6/P3 przenosi odpowietrznik na przeciwną stronę, co ułatwia serwis w ciasnych wnękach. L8/P1 przewiduje miejsce na grzałkę od dołu po przeciwnej stronie niż zasilanie, a L7/P2 to wariant krzyżowy z opcją grzałki. Oznaczenia 5L/5P oznaczają rozstaw 500 mm bez grzałki, natomiast 58/51 to rozstaw 500 mm z przygotowanym gniazdem na grzałkę od dołu.

Grzałka elektryczna w grzejniku bocznym ma sens, gdy w łazience jest osobna instalacja ciepłej wody użytkowej i nie chcesz uruchamiać całego obiegu CO tylko po to, żeby wysuszyć ręcznik. Typ L8/P1 lub 58 sprawdzi się, gdy rura zasilająca wchodzi od góry, a grzałkę planujesz zamontować od dołu po przeciwnej stronie. W praktyce taki układ daje najbardziej równomierne rozprowadzenie ciepła, bo element grzejny grzałki pracuje w najniższej części urządzenia, skąd gorące powietrze naturalnie unosi się ku górze.

Moc grzałki dobierz do kubatury łazienki. Przyjmuje się zapotrzebowanie około 100 W na metr kwadratowy powierzchni, ale w nowoczesnym budownictwie z dobrą izolacją wystarczy 80 W, a w starszych kamienicach potrzeba nawet 130 W. Grzałka o mocy 600 W ogrzeje łazienkę 6-8 m² w ciągu 15-20 minut, co w praktyce oznacza komfort porannej toalety bez czekania na kaloryfer.

Podłączenie boczne lewe czy prawe? Jak odczytać oznaczenia L i P

Strona podłączenia to pierwsza rzecz, którą musisz ustalić, bo odwrotnie zamontowany grzejnik nie będzie działał prawidłowo. Litera L oznacza zasilanie po lewej stronie, a P po prawej, ale uwaga: liczy się perspektywa osoby stojącej przed grzejnikiem, nie hydraulika patrzącego od tyłu na ścianę. To częsta pułapka przy zamówieniach internetowych, gdy klient patrzy na urządzenie od strony przyłączy i myli kierunki.

Cyfra w oznaczeniu niesie ze sobą dodatkową informację o układzie wewnętrznym. Symbol 1 (czyli P1 lub L1) oznacza zasilanie górne, powrót dolny, miejsce na grzałkę po przeciwnej stronie u dołu. Symbol 2 to układ krzyżowy: zasilanie i powrót po przekątnej, co daje bardziej równomierny rozkład temperatur w długich modelach. Symbol 3 i 6 odwracają jedynie stronę odpowietrznika, a 5 i 8 dodają informację o rozstawie 500 mm.

Jak odczytać oznaczenie w praktyce? Weźmy przykład „58 L". Pierwsza cyfra 5 mówi o rozstawie 500 mm, cyfra 8 informuje o miejscu na grzałkę od dołu po przeciwnej stronie, a litera L wskazuje, że zasilanie jest po lewej stronie patrząc od frontu. Gdyby w katalogu widniało „P1", oznaczałoby to zasilanie po prawej stronie, bez grzałki, z odpowietrznikiem po przeciwnej stronie u góry. Schemat taki producent zwykle drukuje na opakowaniu lub w instrukcji montażowej.

Przy wymianie starego grzejnika najłatwiej odczytać oznaczenie z tabliczki znamionowej, którą producenci montują na wewnętrznej stronie obudowy lub na wsporniku. Jeśli tabliczka jest nieczytelna, zrób zdjęcie aktualnego układu rur i konsultuj schemat z doradcą technicznym. Warto też zmierzyć odległość od osi rury zasilającej do ściany bocznej, bo to pozwoli rozróżnić L od P bez demontażu.

Wskazówka: jeśli rura zasilająca jest gorąca w sezonie grzewczym, a powrotna wyraźnie chłodniejsza, dotykając obu rur, z łatwością rozpoznasz stronę zasilania. To stara metoda hydraulików, która działa niezawodnie od dziesięcioleci i nie wymaga żadnych narzędzi.

Boczne czy dolne podłączenie grzejnika łazienkowego: kiedy co sprawdza się lepiej

Podłączenie dolne wygląda estetyczniej, bo rury wchodzą do grzejnika od dołu i są praktycznie niewidoczne. Taki wariant króluje w nowoczesnym budownictwie, gdzie instalacja prowadzona jest w posadzce lub ścianie karton-gipsowej, a projektant może zaplanować dokładne miejsce wyprowadzenia rur. Grzejnik łazienkowy z podłączeniem dolnym pasuje do minimalistycznych łazienek, gdzie liczy się każdy centymetr czystej ściany.

Podłączenie boczne wygrywa wszędzie tam, gdzie mamy do czynienia z istniejącą instalacją, której przeróbka byłaby kosztowna lub niemożliwa. W przypadku ścian nośnych w bloku z wielkiej płyty kucie bruzd pod nowe rury oznacza ingerencję w konstrukcję budynku i konieczność uzyskania zgody spółdzielni. Grzejnik z podłączeniem bocznym rozwiązuje ten problem w jeden dzień roboczy, bez pyłu, bez hałasu i bez dodatkowych pozwoleń.

Od strony hydraulicznej oba rozwiązania działają identycznie: zasilanie i powrót, odpowietrzenie, regulacja termostatyczna. Różnica leży w rozkładzie temperatur wewnątrz grzejnika. W układzie dolnym woda wpływa od dołu, przepływa przez wszystkie żebra i wychodzi u góry po drugiej stronie. W układzie bocznym klasycznym woda wchodzi u góry, a wychodzi u dołu po tej samej stronie, co wspomaga naturalny obieg grawitacyjny. To akurat przemawia na korzyść podłączenia bocznego w starszych instalacjach bez pompy obiegowej.

W praktyce wybór sprowadza się do trzech pytań. Czy budujesz nową łazienkę od zera, czy remontujesz istniejącą? Czy możesz swobodnie kształtować instalację, czy musisz dostosować się do istniejącego stanu? Czy zależy ci na czystej estetyce, czy na szybkim montażu bez kucia? Odpowiedź „remont, istniejąca instalacja, szybki montaż" automatycznie wskazuje na grzejnik łazienkowy z podłączeniem bocznym, najlepiej w wariancie 5L lub 5P przy rozstawie 500 mm.

Najczęstsze błędy przy montażu grzejnika z podłączeniem bocznym

Błąd pierwszy: zbyt ciasny montaż do ściany. Grzejnik łazienkowy z podłączeniem bocznym potrzebuje minimum 3-4 cm odstępu od ściany, żeby powietrze mogło swobodnie cyrkulować za obudową. Przy mniejszym odstępie spada konwekcja, rośnie zużycie energii, a sam grzejnik grzeje głównie ścianę zamiast łazienki. To fizyka, nie opinia: ciepłe powietrze musi mieć dokąd uciekać.

Błąd drugi: brak zaworu odpowietrzającego w najwyższym punkcie instalacji. Nawet jeśli sam grzejnik ma odpowietrznik, cały pion wymaga dodatkowego zaworu, bo w starszych instalacjach gromadzą się korki powietrzne, które potrafią zablokować obieg na kilka pięter. Bez zaworu będziesz odpowietrzać grzejnik co tydzień, a i tak łazienka będzie grzać nierównomiernie.

Błąd trzeci: zbyt niskie zawieszenie grzejnika. Minimalna odległość dolnej krawędzi od podłogi to 15 cm, a od parapetu lub półki 10 cm. Przy niższym montażu podłoga się brudzi, a konwekcja zostaje zaburzona przez ograniczony przepływ powietrza od dołu. W praktyce oznacza to stratę 10-15 procent mocy grzewczej, co w małej łazience przekłada się na realnie chłodniejszą temperaturę.

Błąd czwarty: montaż bez poziomicy. Nawet niewielkie przechylenie grzejnika powoduje, że odpowietrznik przestaje być w najwyższym punkcie. Powietrze gromadzi się w najwyższym miejscu układu, a jeśli to nie jest odpowietrznik, powstaje korek. Hydraulik z doświadczeniem używa poziomicy laserowej, bo nawet 2 mm przechyłu potrafią dać się we znaki po kilku tygodniach eksploatacji.

Błąd piąty: dobór mocy grzejnika „na oko". Zbyt słaby grzejnik nie dogrzeje łazienki w sezonie zimowym, a zbyt mocny będzie się ciągle wyłączał, co przy nowoczesnych zaworach termostatycznych oznacza wahania temperatury co kilkanaście minut. Zapotrzebowanie cieplne łazienki liczy się ze wzoru: kubatura w metrach sześciennych razy 100 W, korekta na izolację od minus 20 do plus 30 procent. Dla łazienki 8 m² z sufitem 2,5 m daje to 2000 W zapotrzebowania, a grzejnik 1500 W przy dobrym sterowaniu wystarczy, gdy łazienka sąsiaduje z ogrzewanym pokojem.

Standardy i normy: montaż grzejników w Polsce reguluje norma PN-EN 442, która określa wymiary przyłączy, momenty dokręcania i warunki próby ciśnieniowej. Instalacja c.o. w budynkach mieszkalnych podlega także Warunkom Technicznym, jakim powinny odpowiadać budynki i ich usytuowanie (rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. z późniejszymi zmianami), gdzie w paragrafie 133. znaleźć można wymagania dotyczące odległości grzejników od przegród budowlanych.

Modele z podłączeniem bocznym, które warto rozważyć

Bone to klasyka wśród grzejników łazienkowych z podłączeniem bocznym: prosty, drabinkowy układ rurek, dostępny w wysokościach od 60 do 180 cm, szerokościach od 30 do 60 cm. Sprawdza się w łazienkach, gdzie liczy się funkcjonalność, a nie designerskie szaleństwo. Dostępne wersje obejmują LX, PX, L6, P3, 5L i 5P, co pozwala dopasować model do praktycznie każdej instalacji 50 cm bez kucia ścian.

Lima to wyższa półka stylistyczna, z zaokrąglonymi profilami i minimalistycznymi wspornikami. Rozstaw przyłączy w wariancie 5L i 5P wynosi dokładnie 500 mm, co czyni ten model naturalnym następcą starych grzejników w blokach. Lima oferuje ponad 20 kolorów z palety RAL, w tym popularne w polskich łazienkach odcienie antracytu, szarości i bieli.

Mike to propozycja dla osób, które planują montaż grzałki elektrycznej. Dostępna w wariantach L8, P1, L7, P2, 58 oraz 51, z miejscem na element grzejny od dołu po przeciwnej stronie niż zasilanie. Moc grzewcza od 400 do 1200 W w wersji wodnej, a po zamontowaniu grzałki elektrycznej od 300 do 800 W. Mike wyróżnia się też wzmocnioną konstrukcją, która utrzymuje cięższe, bogato wyposażone wersje z dodatkowymi wieszakami na ręczniki.

Vivo łączy cechy wszystkich powyższych modeli, dodając do tego rozbudowaną gamę podłączeń bocznych, w tym rzadko spotykane warianty krzyżowe i z odpowietrznikiem po przeciwnej stronie. Vivo sprawdza się w łazienkach o niestandardowej geometrii, gdzie klasyczny układ LX nie wystarczy, a każdy centymetr trzeba wykorzystać optymalnie.

Przy wyborze konkretnego modelu zwróć uwagę na trzy liczby: wysokość w milimetrach, moc w watach przy parametrach 75/65/20 (zasilanie 75°C, powrót 65°C, temperatura w pomieszczeniu 20°C) oraz masę wypełnionego grzejnika. Te dane znajdziesz w karcie katalogowej producenta i to na ich podstawie dobierasz zawieszenie, dobierasz moc do kubatury łazienki i planujesz transport na piętro bez windy. Przy okazji warto porównać cenę za metr kwadratowy powierzchni grzewczej: modele z podłączeniem bocznym kosztują zwykle od 600 do 1800 zł/m², w zależności od producenta i wykończenia.

Checklist przed zakupem grzejnika z podłączeniem bocznym

• Zmierz rozstaw rur w ścianie co do milimetra, zapisz wynik i porównaj z kartą katalogową wybranego modelu.
• Określ stronę zasilania, dotykając rur w sezonie grzewczym lub zaglądając do dokumentacji instalacji c.o.
• Sprawdź dostęp do odpowietrznika: czy po wybranej stronie jest wystarczająco dużo miejsca, żeby go odkręcić kluczem?
• Zdecyduj o grzałce: jeśli planujesz montaż elektryczny, wybierz wariant L8, P1, L7, P2, 58 lub 51 z fabrycznym miejscem.
• Sprawdź moc grzewczą na podstawie kubatury łazienki i izolacji ścian, najlepiej z konsultacją z doradcą technicznym.

Rada praktyczna: wydrukuj tę checklistę i zabierz ją do sklepu albo miej pod ręką przy zamówieniu online. Pięć punktów zajmuje trzy minuty, a oszczędza tygodnie czekania na zwrot niepasującego modelu.

Grzejnik łazienkowy z podłączeniem bocznym to najprostsza droga do wymiany starego urządzenia bez kucia ścian i bez kosztownej przeróbki instalacji. Kluczem jest precyzyjne określenie rozstawu przyłączy, strony zasilania oraz zgodność oznaczenia L lub P z rzeczywistym układem rur w łazience. Modele takie jak Bone, Lima, Mike czy Vivo oferują pełne spektrum wariantów od prostego LX, przez 5L i 5P, aż po L8 i 58 z miejscem na grzałkę, co pozwala dobrać urządzenie do praktycznie każdej instalacji w polskim budownictwie. W razie wątpliwości konsultacja z doradcą technicznym na podstawie zdjęcia aktualnego stanu przyłączy zajmuje kilka minut i eliminuje ryzyko nietrafionego zakupu.

Źródła danych i norm:

• PN-EN 442-1:2015 „Grzejniki i konwektory. Część 1: Wymagania techniczne i warunki badania"
• PN-EN 442-2:2015 „Grzejniki i konwektory. Część 2: Moc grzewcza i metody badań"
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.)
• Katalogi producentów grzejników łazienkowych dostępne na terma.com.pl
