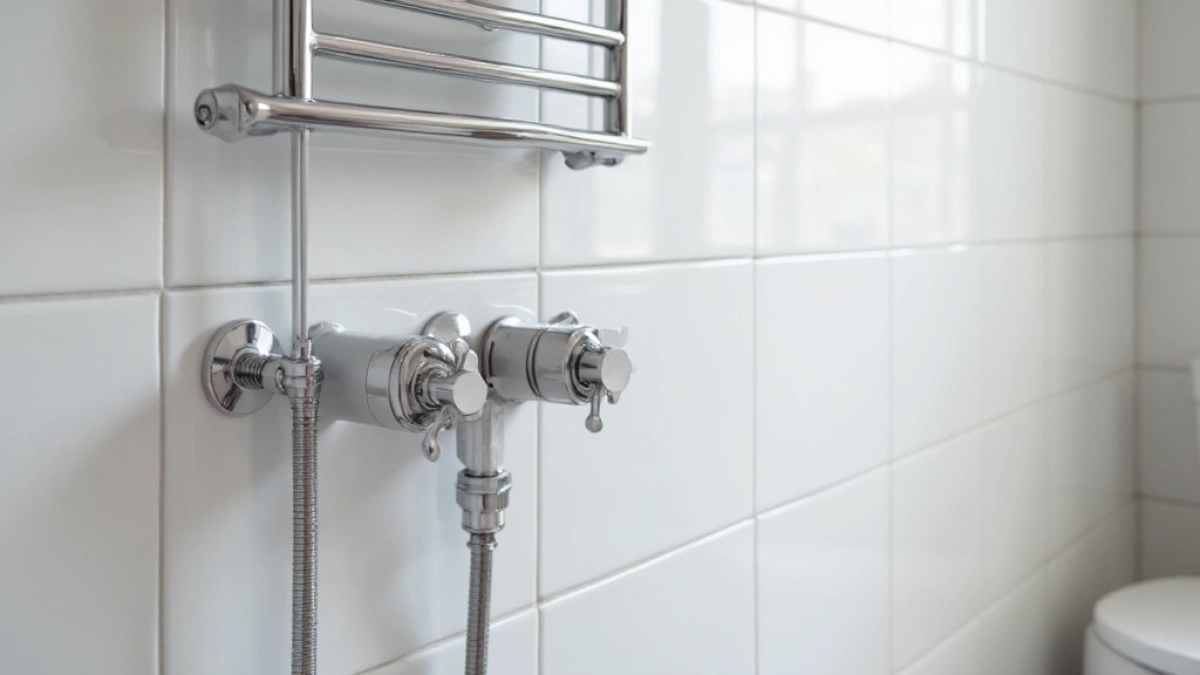

Grzejnik łazienkowy z podłączeniem środkowym — dobór i montaż bez błędów

Schemat podłączenia środkowego grzejnika drabinkowego krok po kroku

Montaż zaczynasz od wyłączenia zaworów głównych i spuszczenia wody z pionu łazienkowego. Bez tego nawet perfekcyjne podłączenie skończy się zalaniem sufitu sąsiada piętro niżej. Odkręcasz zawór odcinający na zasilaniu i powrocie, a jeśli instalacja nie ma spustu, podstawiasz wiadro pod najniższy punkt. W bloku z pionem w ścianie kartonowo-gipsowej sprawdź, czy rury nie idą w zabudowie przebicie grozi poważniejszym remontem niż planowany.

• Schemat podłączenia środkowego grzejnika drabinkowego krok po kroku
• Jak dobrać moc i rozstaw przy podłączeniu środkowym 50 mm
• Najczęstsze błędy przy montażu grzejnika z podłączeniem środkowym

Następnie wyznaczasz środek grzejnika na ścianie i mierzysz rozstaw króćców w podłączeniu środkowym to zawsze 50 mm, niezależnie od szerokości drabinki. Ta stała wartość wynika z normy produkcyjnej PN-EN 442, która standaryzuje rozstaw przyłączy centralnych. Zaznaczasz ołówkiem dwa punkty na tej samej wysokości (najczęściej 60-90 cm od podłogi, czyli tak, aby dolna poprzeczka grzejnika znalazła się 10-15 cm nad posadzką), a następnie przykładasz uchwyt montażowy i odznaczasz otwory pod kołki.

Wiercenie w płytkach ceramicznych wymaga wiertła diamentowego lub przynajmniej wiertła do glazury z chłodzeniem wodą. Zwykłe wiertło murarskie poślizgnie się po szkliwie i odpryśnie kafelek, co w łazience kosztuje kilkaset złotych za wymianę. Wiercisz bez udaru, na wolnych obrotach, lekko dociskając. Gdy wiertło przejdzie przez glazurę, przechodzisz na tryb udarowy dla ściany nośnej albo wyłącznie na wiertło do karton-gipsu w zabudowie lekkiej.

Montaż uchwytów zaczynasz od górnych one dźwigają większość ciężaru, dolne służą stabilizacji. Poziomica laserowa przyspiesza pracę, ale klasyczna bąbelkowa wystarczy, jeśli ustawisz ją na profile grzejnika przed zawieszeniem. Kołki rozporowe dobierasz do materiału ściany: w betonie i cegle pełnej używasz standardowych kołków 8 mm, w karton-gipsie konieczne są kołki motylkowe lub śruby molly o nośności minimum 25 kg na punkt, bo stalowy grzejnik drabinkowy o wymiarach 500×1200 mm waży 12-18 kg.

Podłączenie do instalacji wykonujesz nyplami 1/2" cala, które wkręcasz w króćce grzejnika z użyciem taśmy teflonowej lub pakuł konopnych. Zbyt gruba warstwa uszczelniacza pęknie przy dokręcaniu, dlatego nakładasz 8-10 zwojów taśmy zgodnie z kierunkiem gwintu. Zawory termostatyczne montujesz na zasilaniu (rura gorąca) to tam regulacja temperatury działa prawidłowo. Zawór powrotny (na rurze wychładzającej się) zostaje zwykły, odcinający.

Przed zawieszeniem grzejnika na uchwytach sprawdzasz, czy króćce pokrywają się z rurami w ścianie tolerancja wynosi około 5 mm w każdą stronę. Jeśli rurki wychodzą krzywo, korygujesz je kolanami montażowymi, nigdy siłą przy dokręcaniu. Po zawieszeniu dokręcasz złączki do rur instalacyjnych kluczem płaskim 27 mm, trzymając nypel drugim kluczem, żeby nie obrócić króćca w grzejniku.

Próba szczelności trwa minimum 15 minut przy ciśnieniu roboczym 6 bar (typowe dla instalacji w budynkach wielorodzinnych). Odkręcasz powoli zawór zasilający, obserwujesz manometr i nasłuchujesz syku powietrza wypieranego z grzejnika. Każde zawilgocenie przy nyplach oznacza konieczność dokręcenia o ćwierć obrotu, a gdyby kapało dalej rozbierasz połączenie i powtarzasz uszczelnienie. Odpowietrzenie wykonujesz kluczem do odpowietrznika, trzymając pod ręką szmatkę, bo woda z grzejnika brudzi fugi.

Jak dobrać moc i rozstaw przy podłączeniu środkowym 50 mm

Podstawowa reguła mówi o 100 W na metr kwadratowy łazienki, ale to wartość dla pomieszczeń dobrze zaizolowanych z wentylacją mechaniczną. W bloku z wielkiej płyty, gdzie ściany mają U = 1,3 W/(m²·K), realne zapotrzebowanie rośnie do 120-140 W/m². Łazienka 5 m² potrzebuje więc grzejnika o mocy 600-700 W, a 6 m² 720-840 W. Różnica między teorią a praktyką sięga nierzadko 30%, co widać dopiero przy pierwszej zimie.

Rozstaw środkowy 50 mm daje dużą swobodę estetyczną, ale ogranicza hydraulicznie. Im dłuższy grzejnik, tym większy opór przepływu i większe ryzyko nierównomiernego grzania przy zasilaniu od jednego końca drabinki dalsze szczeble bywają chłodne. Rozwiązaniem jest zasilanie krzyżowe (zasilanie po jednej stronie, powrót po drugiej) lub montaż zaworu z regulacją wstępną na powrocie, który ustawia przepływ na 3-7 l/min zależnie od mocy.

Wymiary dobierasz do kubatury, nie na odwrót. Grzejnik 500×1200 mm zajmuje 0,6 m² ściany i przy średniej łazience 6 m² zostawia wystarczająco dużo miejsca na umywalkę oraz pralkę. Model 400×850 mm sprawdza się w toaletach i małych łazienkach gościnnych, natomiast 600×1840 mm to rozwiązanie do łazienek powyżej 9 m² lub takich, w których grzejnik pełni dodatkowo funkcję suszarki na ręczniki dla całej rodziny. Półka grzewcza przy szerokości 500 mm to kompromis, który podnosi moc o około 15% kosztem głębokości montażu.

Stal nierdzewna w łazience z prysznicem typu walk-in to nie luksus, lecz konieczność stal zwykła w odległości mniejszej niż 1,5 m od strumienia wody koroduje w ciągu 3-4 lat. Aluminium sprawdza się w suchych pomieszczeniach, ale ma ograniczenie w postaci niższej odporności na ciśnienie powyżej 8 bar, co w wieżowcach z hydroforami bywa problematyczne.

Przy doborze koloru biały pozostaje najbezpieczniejszy wyborem dla mieszkań na wynajem, bo pasuje do każdej glazury i nie wychodzi z mody. Antracyt i czerń matowa dominują w nowoczesnych aranżacjach typu loft, ale uwypuklają kurz i osady z mydła, wymagając częstszego czyszczenia. Powłoki proszkowe w kolorach premium (złoty szczotkowany, miedź antyczna) podnoszą cenę o 40-60% i nie wpływają na parametry grzewcze.

Najczęstsze błędy przy montażu grzejnika z podłączeniem środkowym

Brak spadku na rurze powrotnej to grzech numer jeden instalatorów-amatorów. Powietrze gromadzi się w najwyższym punkcie instalacji, a jeśli grzejnik stoi wyżej niż rura powrotna bez spadku 0,5% w kierunku pionu, bąble powietrza blokują przepływ i grzejnik grzeje tylko do połowy. W skrajnych przypadkach całkowicie przestaje oddawać ciepło, mimo że woda w instalacji krąży.

Montaż zbyt blisko wanny lub prysznica wydaje się praktyczny ręcznik blisko, wieszak w zasięgu ręki ale łamie zasadę stref wilgotności. W odległości mniejszej niż 60 cm od krawędzi brodzika stalowy grzejnik bez powłoki antykorozyjnej pokryje się rdzą w ciągu dwóch sezonów. Nawet modele z powłoką epoksydową w strefie bezpośredniego kontaktu z parą wodną wymagają regularnego wycierania, bo osad z mydła w połączeniu z wilgocią tworzy środowisko beztlenowe pod powłoką.

Użycie zwykłych kołków rozporowych w ścianie kartonowo-gipsowej to błąd, który ujawnia się po tygodniach, gdy grzejnik zaczyna odchylać się od ściany pod własnym ciężeniem. Karton-gips ma wytrzymałość na ścinanie maksymalnie 5-8 kg na punkt przy zwykłych kołkach, a stalowy grzejnik z wodą waży 15-22 kg. Kołki molly lub kotwy skrzydłowe rozkładają obciążenie na większą powierzchnię tektury i utrzymują deklarowane 25-40 kg na punkt.

Pominięcie odpowietrznika lub montaż odpowietrznika ręcznego w miejscu niedostępnym to kolejna klasyczna pułapka. Grzejnik drabinkowy z podłączeniem środkowym ma naturalnie zamierżą kieszeń powietrzną w najwyższym punkcie najczęściej w górnej poprzeczce. Odpowietrznik automatyczny kosztuje 25-40 zł i montuje się go w miejscu przewidzianym przez producenta (zazwyczaj zaślepka z boku górnej belki). Bez niego pierwsze odpowietrzanie wymaga klucza, a każde następne wzywania hydraulika.

Dokręcanie nypli zbyt dużą siłą to błąd, który kończy się pęknięciem króćca naprawa wymaga wymiany całego grzejnika, bo króćce są zgrzewane lub gwintowane fabrycznie i nie da się ich wymienić osobno. Moment dokręcenia dla nypla 1/2" w grzejniku stalowym wynosi około 25-30 Nm dokręcenie do oporu bez klucza dynamometrycznego to rosyjska ruletka, szczególnie przy grzejnikach aluminiowych, które pękają przy 15-20 Nm.

Mieszanie zaworów termostatycznych z zaworami zwrotnymi w niewłaściwych miejscach to błąd funkcjonalny. Zawór termostatyczny musi być na zasilaniu tam reguluje ilość wody wpływającej do grzejnika. Na powrocie montuje się zawór odcinający, bo głowica termostatyczna na powrocie nie ma żadnego wpływu na temperaturę w pomieszczeniu i powoduje jedynie straty ciśnienia.

Brak izolacji termicznej rur w ścianie przed montażem grzejnika to drobny, ale kosztowny błąd. Rura zasilająca przechodząca przez ścianę kartonowo-gipsową bez izolacji traci 3-5% energii cieplnej na ogrzewanie zabudowy. W skali roku daje to kilkadziesiąt kilowatogodzin strat, a w budynku pasywnym jest niedopuszczalne. Otulina 13 mm z pianki PE kosztuje 2-3 zł za metr i zakłada się ją przed zamknięciem ściany.

Wezwanie fachowca staje się konieczne przy trzech sytuacjach: brak doświadczenia z instalacjami wodno-kanalizacyjnymi (pomyłka kosztuje więcej niż usługa), prace gwarancyjne na nowej instalacji (samodzielny montaż unieważnia gwarancję wykonawcy) oraz przebudowa pionów w bloku (ingerencja w pion wymaga zgody spółdzielni i projektu).

Kosztorys całego przedsięwzięcia rozkłada się następująco: grzejnik 300-900 zł, zestaw termostatyczny 80-200 zł, zawory i nyple 50-120 zł, kołki i uchwyty 20-50 zł, materiały uszczelniające 15-30 zł. Robocizna fachowca z dojazdem to 150-350 zł, choć w dużych miastach ceny zaczynają się od 250 zł za sam montaż bez materiałów. Samodzielny montaż pozwala zaoszczędzić robociznę, ale wymaga narzędzi (wiertarka, poziomica, klucze) o łącznej wartości 200-500 zł, jeśli trzeba je dokupić.

Sprawdzenie zgodności z normą PN-EN 442 dotyczącą grzejników i konwektorów oraz z Warunkami Technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami), daje pewność, że instalacja spełnia wymagania techniczno-budowlane. Karta techniczna grzejnika powinna zawierać deklarowaną moc w watach dla temperatury zasilania 75°C i powrotu 65°C oraz przy temperaturze 55/45°C ta druga wartość odpowiada nowoczesnym instalacjom niskotemperaturowym z pompą ciepła.

Źródła danych: PN-EN 442-2:2015 (norma dotycząca grzejników), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), katalogi techniczne producentów grzejników dostępne na stronach internetowych (budujemydom.pl, instalacjebudowlane.pl).
