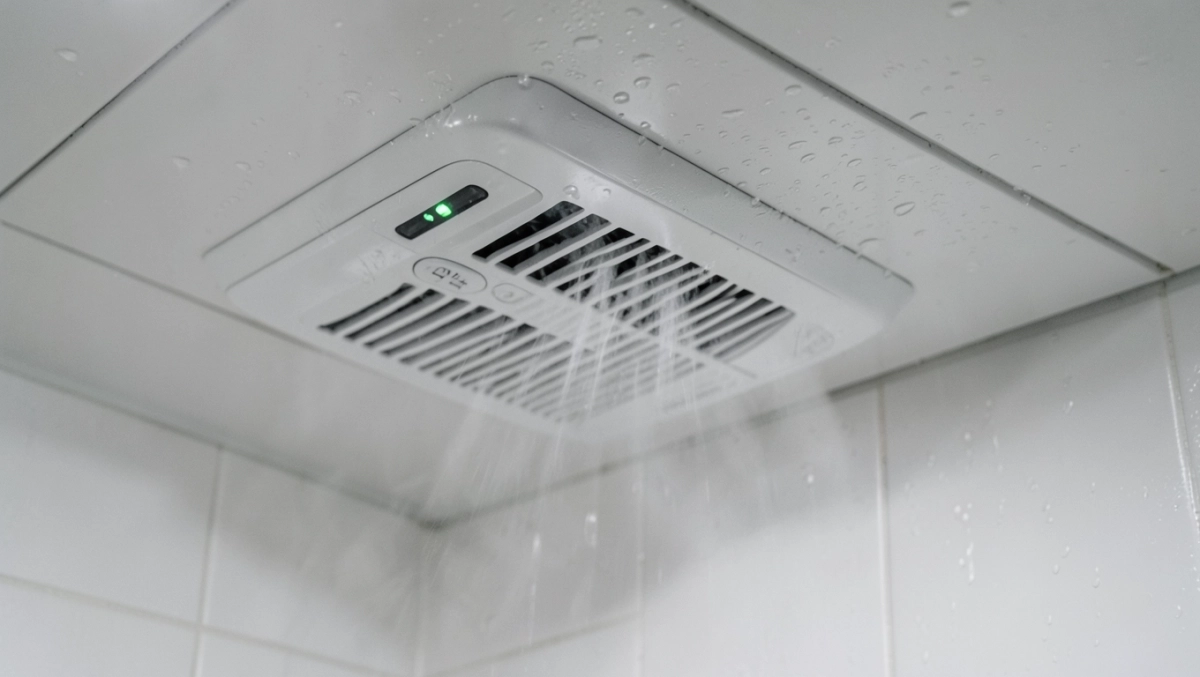

Wentylator łazienkowy z czujnikiem wilgotności i timerem

W łazienkach, gdzie po gorącej kąpieli wilgotność skacze do 80-90% RH, zwykły wentylator wyciągowy często nie nadąża z usuwaniem pary wodnej. Na ścianach pojawiają się ciemne wykwity, a w powietrzu unosi się zapach stęchlizny zapowiedź problemów zdrowotnych i kosztownych remontów. Wentylator łazienkowy z czujnikiem wilgotności i timerem reaguje na wzrost wilgotności automatycznie i pracuje dokładnie tyle, ile trzeba, by przywrócić komfortowe warunki bez marnowania energii.

• Higrostat w wentylatorze próg wilgotności, kalibracja, typowe ustawienia
• Timer w wentylatorze opóźnienie startu i wybieg po spadku wilgotności
• Podłączenie wentylatora z higrostatem i timerem schemat i bezpieczeństwo
• Jak dobrać wentylator do łazienki wydajność, IP, króciec, hałas
• Najczęstsze problemy z wentylatorem higrostatem i jak je szybko rozwiązać

Higrostat w wentylatorze próg wilgotności, kalibracja, typowe ustawienia

Higrostat to niewielki sensor pojemnościowy lub rezystancyjny, który mierzy wilgotność względną (RH) z dokładnością ±3% w zakresie 20-90%. Umieszczony w obudowie wentylatora pobiera próbkę powietrza co kilka sekund, porównuje wynik z zaprogramowanym progiem i wysyła sygnał do sterownika silnika. Po przekroczeniu ustawionej wartości, najczęściej między 60 a 80% RH, łopatki ruszają automatycznie.

Próg 60% sprawdza się w małych łazienkach z wentylacją naturalną wspomaganą, gdzie każdy procent wilgoci powyżej normy sprzyja kondensacji na zimnych przegrodach. Wartość 70-75% to złoty standard dla typowych łazienek 4-8 m² z prysznicem wilgotność rośnie szybko, ale spada też stosunkowo sprawnie. Próg 80% rezerwuje się do dużych salonów kąpielowych lub pomieszczeń z wentylacją mechaniczną nawiewno-wywiewną, gdzie sama wymiana powietrza radzi sobie z umiarkowaną wilgocią.

Kalibracja sensora odbywa się zwykle potencjometrem pod pokrywą serwisową lub z poziomu aplikacji producenta w modelach z modułem Wi-Fi. W praktyce montażysta ustawia próg o 5% niżej niż wskazywałby termometr higrometryczny, by zrekompensować bezwładność powietrza w narożnikach pomieszczenia. Czujnik reaguje na lokalną wilgotność przy wlocie, nie na średnią w całej kubaturze ta różnica sięga nawet 10% podczas intensywnego prysznica.

Jak ustawić próg, gdy higrometr wskazuje zawyżone wartości

Częstym błędem jest porównywanie wskazań higrostatu w wentylatorze z tanim higrometrem ściennym tuż przy lustrze. Różnica wynika z mikroklimatu: przy lustrze panuje wyższa RH niż przy suficie, gdzie mierzy sensor. Regulację najlepiej przeprowadzić rano, po nocy bez kąpieli, gdy wilgotność wyrównuje się w całym pomieszczeniu wtedy oba urządzenia pokażą zbliżone wartości.

Timer w wentylatorze opóźnienie startu i wybieg po spadku wilgotności

Timer w wentylatorze łazienkowym pełni dwie odrębne funkcje, często mylone ze sobą w opisach produktów. Pierwsza to opóźnienie startu, czyli czas od wyłączenia światła lub naciśnięcia klawisza do momentu, gdy silnik zacznie pracować. Druga to wybieg, inaczej czas wybiegu lub czas dogłoszenia, gdy wentylator kontynuuje pracę po spadku wilgotności poniżej progu.

Opóźnienie startu 15-60 sekund eliminuje dwa problemy. Po pierwsze, zapobiega włączaniu wentylatora przy krótkim wejściu do łazienki po szczoteczkę. Po drugie, pozwala parze z prysznica wznieść się do sufitu, zanim łopatki zaczną ją zasysać przy pracy od podłogi wilgoć zdąży osiąść na płytkach. Wybieg z kolei trwa od 1 do 30 minut, a jego domyślna wartość w wielu modelach to 8-15 minut, czyli czas potrzebny do usunięcia resztkowej wilgoci z fug i uszczelek.

Wielu użytkowników ustawia wybieg na stałe 20 minut, nie wiedząc, że lepsze efekty daje wybieg adaptacyjny sterowany czujnikiem wentylator wyłącza się dopiero wtedy, gdy RH spadnie do poziomu progu minus histereza 5%. Histereza zapobiega ciągłemu włączaniu i wyłączaniu w okolicy wartości progowej, co skraca żywotność silnika komutatorowego.

Schemat cyklu pracy wentylatora

Pełen cykl zaczyna się od wykrycia przez higrostat wilgotności powyżej progu silnik startuje na pełnych obrotach, zwykle 2400-2800 RPM. Po spadku RH poniżej progu minus histereza timer odlicza zaprogramowany wybieg, najczęściej 10-15 minut. Gdy czas upłynie, sterownik odcina zasilanie silnika, ale moduł higrostatu pozostaje aktywny, czuwając przy poborze mniejszym niż 0,5 W. Następne uruchomienie może nastąpić po kilku minutach lub po kilku godzinach, zależnie od aktywności domowników.

Podłączenie wentylatora z higrostatem i timerem schemat i bezpieczeństwo

Podłączenie elektryczne wentylatora z higrostatem i timerem różni się od klasycznego modelu z pojedynczym przewodem fazowym. W standardowej instalacji potrzebne są cztery żyły: faza L zasilająca moduł elektroniki, przewód sterujący S lub LT, neutralny N oraz ochronny PE. W uproszczonych wersjach, gdzie timer i higrostat współdzielą jeden przewód wyzwalający, wystarczą trzy żyły.

Schemat podłączenia zaczyna się od odcięcia zasilania bezpiecznikiem w rozdzielnicy 230 V to napięcie śmiertelnie niebezpieczne, dlatego każda praca przy instalacji wymaga sprawdzenia braku napięcia próbnikiem. Fazę L podłącza się do zacisku oznaczonego symbolem linii, neutralny N do sąsiedniego zacisku, a przewód sterujący z wyłącznika oświetlenia do wejścia LT lub S. Przewód ochronny PE trafia na listwę zaciskową z symbolem uziemienia.

Przed przystąpieniem do pracy przygotuj próbnik napięcia, śrubokręt izolowany VDE 1000 V, szczypce do ściągania izolacji oraz taśmę izolacyjną. Wyłącz bezpiecznik obwodu łazienkowego w rozdzielnicy i oznacz go tabliczką, by domownicy go nie przywrócili w trakcie montażu. Zdejmij pokrywę serwisową wentylatora, zlokalizuj listwę zaciskową i podłącz przewody zgodnie ze schematem producenta pomyłka między L a N nie uszkodzi urządzenia, ale utrudni działanie timera.

Co zrobić, gdy w puszce brakuje przewodu sterującego

W starszych instalacjach elektrycznych z lat 90. do wyłącznika światła dochodziły tylko dwa przewody: faza i powrót do lampy. Dodanie trzeciej żyły wymaga kucia ściany lub poprowadzenia przewodu w korytkach natynkowych. Alterniwą jest wybór wentylatora z modułem radiowym sterowanie odbywa się bezprzewodowo poprzez sygnał z nadajnika w puszce pod wyłącznikiem, a zasilanie idzie klasycznym przewodem 3-żyłowym.

Jak dobrać wentylator do łazienki wydajność, IP, króciec, hałas

Wydajność wentylatora dobiera się do kubatury pomieszczenia, nie do powierzchni w metrach kwadratowych. Wzór jest prosty: V [m³/h] = długość × szerokość × wysokość × 6. Współczynnik 6 oznacza sześciokrotną wymianę powietrza na godzinę, co jest minimum dla łazienki wg polskich warunków technicznych. Dla łazienki 2,5 × 3 m i wysokości 2,7 m potrzeba 2,5 × 3 × 2,7 × 6 = 121 m³/h, czyli model o wydajności nominalnej minimum 125 m³/h.

Króciec wentylatora musi pasować do średnicy kanału wentylacyjnego w ścianie. Standardowe średnice to 100, 120 i 150 mm. Króciec krótki, o długości 50-80 mm, sprawdza się przy ścianach murowanych z cegły lub betonu komórkowego, gdzie kanał wentylacyjny jest stosunkowo blisko powierzchni. Króciec długi, 150-300 mm, stosuje się w ścianach warstwowych z ociepleniem 15-20 cm, gdy kanał zatopiony jest głębiej w murze.

Poziom hałasu poniżej 30 dB to granica komfortu cichsze modele wyposażone są w silniki na prąd stały DC z łożyskami kulkowymi, a ich wirniki mają aerodynamicznie profilowane łopatki. Głośność 40 dB i więcej oznacza słyszalny szum w nocy przy zamkniętych drzwiach w sypialniach z łazienką en suite może to być uciążliwe. Klasyczne silniki AC z łożyskami ślizgowymi są tańsze, ale generują 35-45 dB i wymagają smarowania co 2-3 lata.

Strefy wilgotności w łazience i wymagana klasa IP

Norma PN-HD 60364-7-701 dzieli łazienkę na cztery strefy. Strefa 0 to wnętrze wanny lub brodzika tylko urządzenia na 12 V z klasą IPX7. Strefa 1 to przestrzeń nad wanną do wysokości 2,25 m wymagane IPX4, a przy strumieniu wody IPX5. Strefa 2 to pas 60 cm od wanny lub prysznica, wymagane IPX4. Strefa 3 to pozostała część łazienki, gdzie wystarczy IPX1 dla wentylatora sufitowego. Montaż wentylatora w strefie 1 nad prysznicem wymaga IPX5 i klasy izolacji II.

Najczęstsze problemy z wentylatorem higrostatem i jak je szybko rozwiązać

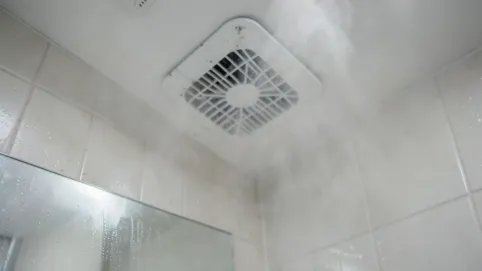

Wentylator nie startuje, mimo że higrometr wskazuje wilgotność powyżej progu najczęstsza usterka po pierwszym sezonie użytkowania. Przyczyną bywa zabrudzony sensor higrostatu, na którym osiadł kamień z pary wodnej i resztki mydeł. Rozwiązanie to demontaż pokrywy serwisowej i przemycie membrany sensora wacikiem nasączonym izopropanolem. Po oczyszczeniu i wysuszeniu przez 30 minut czujnik wraca do nominalnej dokładności.

Ciągła praca wentylatora bez wyłączania oznacza zwykle uszkodzony higrostat lub zbyt niski próg ustawiony względem panującej wilgotności. W łazienkach bez okna, gdzie RH rzadko spada poniżej 65%, próg 60% powoduje pracę non-stop. Regulacja potencjometrem o 5-10% w górę lub zmiana histerezy w modelach cyfrowych rozwiązuje problem w 90% przypadków. Gdy regulacja nie pomaga, przyczyną jest zwarcie w module higrostatu wymaga wymiany płytki sterującej.

Głośna praca i wibracje pojawiają się zwykle po 5-8 latach eksploatacji w silnikach AC z łożyskami ślizgowymi. Łożyska te wymagają smarowania olejem silikonowym co 2-3 lata zaniedbane twardnieją i zaczynają generować metaliczny szum oraz wibracje przenoszone na obudowę. W modelach DC z łożyskami kulkowymi problem nie występuje lub pojawia się po 10-12 latach. Rozwiązaniem jest wymiana łożysk, co w silnikach kulkowych jest proste, a w ślizgowych często nieopłacalne taniej wymienić cały wentylator.

Kiedy wezwać elektryka zamiast naprawiać samodzielnie

Samodzielna naprawa modułu elektronicznego wentylatora nie jest zalecana ze względu na napięcie 230 V obecne na płytce sterującej. Wszelkie prace przy kondensatorach, przekaźnikach i mikrokontrolerze powinien wykonywać elektryk z uprawnieniami SEP. Wymiana łożysk, czyszczenie sensora i regulacja potencjometru są bezpieczne po odłączeniu bezpiecznika, ale ingerencja w płytkę elektroniczną to już robota dla fachowca.

Wentylator łazienkowy z czujnikiem wilgotności i timerem to inwestycja, która zwraca się w ciągu 2-3 lat dzięki niższym rachunkom za prąd i brakowi kosztów zwalczania pleśni. Automatyczna praca eliminuje zapomnienie o włączeniu wentylatora, a wybieg zapobiega powstawaniu grzybów w fugach i pod parapetem. Dla inwestorów remontujących mieszkanie pod wynajem to obowiązkowy element wyposażenia, dla deweloperów argument podnoszący klasę budynku, a dla osób z alergiami wziewnymi bariera ochronna przed zarodnikami pleśni, które rozwijają się już przy 70% RH utrzymywanym przez 48 godzin.

Źródła danych: PN-EN 60335-2-80 (bezpieczeństwo urządzeń do użytku domowego), PN-HD 60364-7-701 (instalacje elektryczne w łazienkach), Warunki Techniczne 2024 (rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki), katalogi producentów wentylatorów (sekcje higrostat i timer), dane serwisowe z lat 2018-2024.
